智能云盒

宝星智联监控项目有∶UPS、EPS、逆变器、精密空调、直流电源、发电机、蓄电池、温湿度、烟感、漏水、红外、警铃等。宝星智联产品为客户提供针对电网、校园、医院、交通、银行、电信及政府的创新型动力环境监控解决方案，助力客户在竞争激烈的智能化监控项目中脱颖胜出。

keywords：

Intelligent Cloud Box Baoxing Smart Link Energy Internet of Things Remote Monitoring Server Room Monitoring

File Download：

宝星智联云监控解决方案目录.pdf

Consulting Hotline：

+86-757-81285488

Product Description
Technical Specification
Applied Range
Product Catalogue

- Brand: Prostar
- Commodity name: 智能云盒
- Commodity ID: 092
宝星智联监控项目有∶UPS、EPS、逆变器、精密空调、直流电源、发电机、蓄电池、温湿度、烟感、漏水、红外、警铃等。宝星智联产品为客户提供针对电网、校园、医院、交通、银行、电信及政府的创新型动力环境监控解决方案，助力客户在竞争激烈的智能化监控项目中脱颖胜出。

宝星智联致力于为客户提供云监控解决方案，让动力与环境监控更简单。宝星智联监控管理系统基于大数据、物联网、“互联网+”、边缘计算及云计算服务理念相结合，打造智能运维云平台及物联网解决方案等核心产品，以“线上+线下”有机结合的方式，为终端用户提供托管式智能运维、能效监测与管理、信息采集、综合能源管理等一站式监控管理服务。宝星智联由前端采集设备、APP端、PC大屏端三部分组成。前端采集设备通过TCP/GPRS/WIFI联网后自动连接到平台服务器，管理人员可以通过APP/PC实时查看机房的运行状态和相关参数，出现导常即时接收告警信息，实现机房运维管理的自动化、可视化和智能化。

智能云盒

智能云盒根据接口不同分为BX1云盒、BX2云盒、BX3云盒

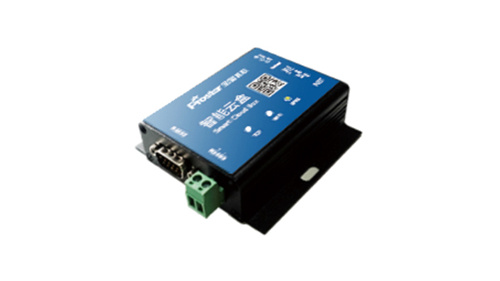

BX1智能云盒
连接方式：RS232、RS485/RTU
联网方式：TCP、WiFi、GPRS
适用设备：单体控制设备，如UPS、EPS、逆变器、精密空调、发电机、直流电源等

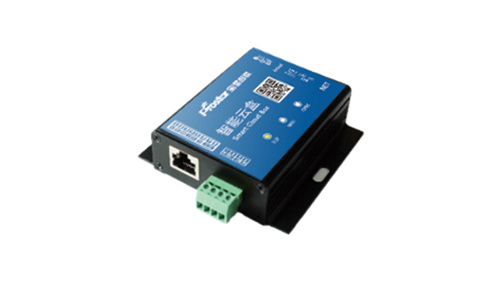

BX2智能云盒
连接方式：RS485/RTU
联网方式：TCP、WiFi、GPRS
适用设备：总线设备，如蓄电池监控、温湿度等

BX3智能云盒
连接方式：高/低电平
联网方式：TCP、WiFi、GPRS
适用设备：总线且为开关控制设备，如烟感、门禁漏水、漏电、红外等

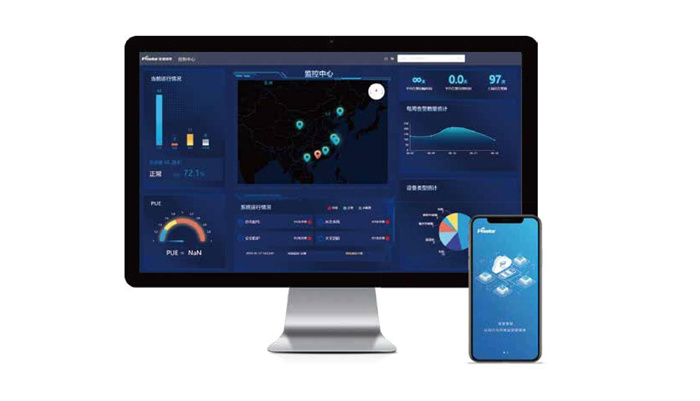

监控界面展示

网页端监控界面和手机APP端监控界面

宝星智联网页端网址∶www.Prostariot.com

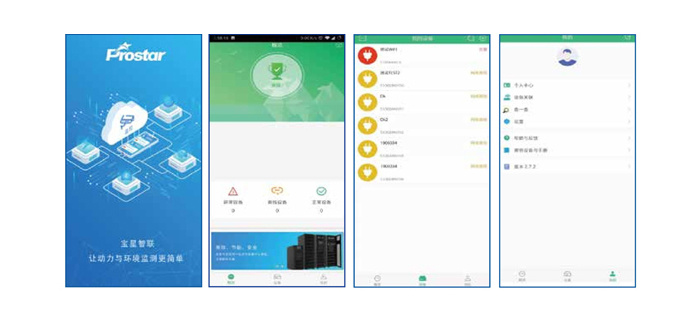

宝星智联APP界面展示

设计理念

宝星智联APP，随时随地，掌握机房动态，把机房管理装进口袋，让管理变得更轻松简单。

■ 终端客户选择客户端，服务商使用服务端，两者同时检测终端设备

■ 设备一旦发生故障，客户与服务商立即沟通，将损失降到最低

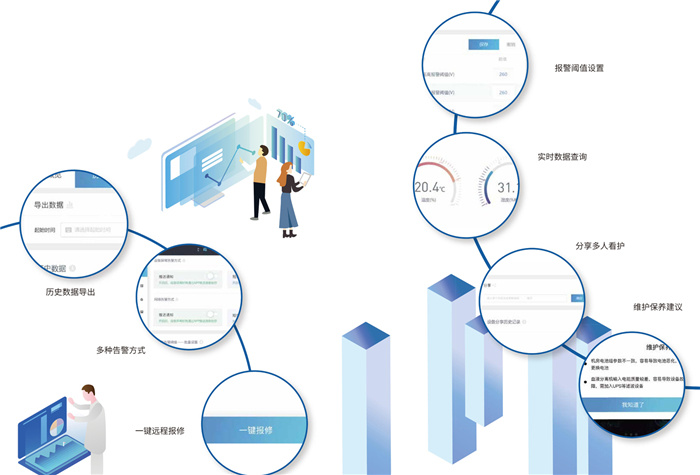

系统功能

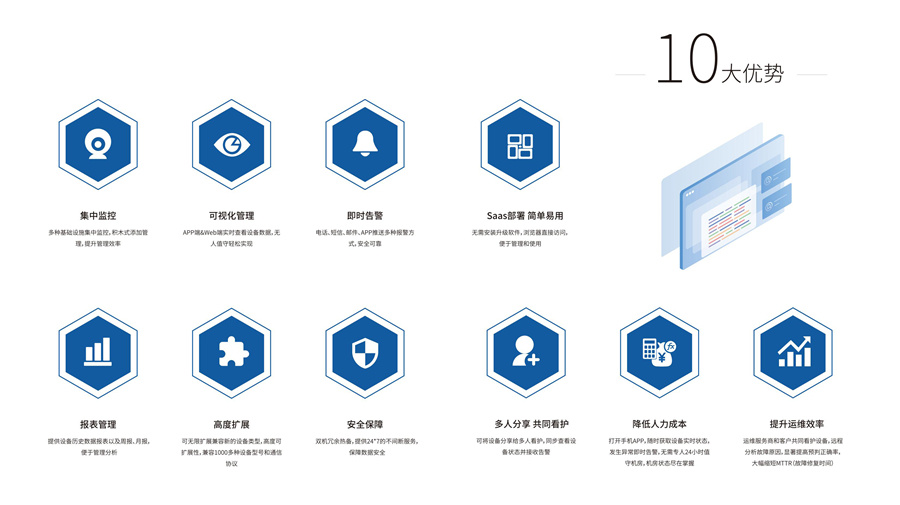

系统优势
Key words:
- Intelligent Cloud Box
- Baoxing Smart Link
- Energy Internet of Things
- Remote Monitoring
- Server Room Monitoring

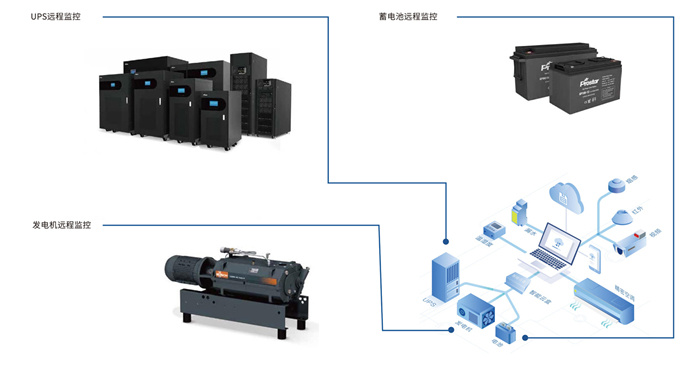

关键电源及机房监控系统介绍

UPS远程监控

重要性∶
UPS在机房至关重要，UPS的负载都是关键设备，一旦发生断电，后果不堪设想。UPS维护成本高，人工日常巡检耗费大量的人力成本，且效率低下，当UPS发生故障告竖，相关运维人员有时不能第一时间发现并及时处理，人工巡检理以实时掌握UPS设备的运行状态和关键据，设备事故预防能力低下。

采集参数∶
电压/V∶电压包括输入电压、输出电压及旁路电压，输入电压反映市电的质量情况，输出电压及旁路电压直接影响负载运行，因此应当实时监控电压，一旦电压超限需及时处理。
温度/℃∶UPS温度超限会导致UPS宕机甚至炸机，因此应当实时监控，并控制在工作范围内。
负载/%∶UPS的负载率一般在30%-60%，了解负载率便于管理负载。
频率/Hz∶UPS的频率反映波形质量，超出额定范围则说明UPS可能出现故障。

蓄电池远程监控

重要性∶
由于蓄电池的原因，仅靠UPS的可靠性无法确保在紧急情况下提供安全供电服务，70%的重大电源事故与蓄电池故障相关，蓄电池是整个供电系统可靠性的短板，蓄电池标称寿命10年，但一年内会有1-3%的电池故障，维护不当时故障周期将更短。蓄电池如果发生故障，单个电池缺陷会“传染”至整组电池，缩短整组电池的寿命，甚至导致整组电池失效，表面上正常工作的蓄电池可能内部已经发生质变，严重威胁后备电源系统的安全。

采集参数∶
温度/℃∶包括静置温度以及充放电温度，温度是衡量电池状况的重要指标，温度超限说明电池可能发生漏液、鼓胀、明火甚至爆炸事故。
电压/V∶电池电压偏差，额定电压过大，直接影响电池的正常使用。
电流/A∶电流是衡量用电量的重要指标。
内阻/Q∶电池内阻直接反映电池的好坏，电池内阻过高说明电池老化严重，应当更换。
SOC/%∶电池剩余电量，便于计算电池的可用时间。
SOH/%∶蓄电池满充容量相对额定容量的百分比，反映蓄电池容量、健康度及性能状态。

发电机远程监控

重要性∶
发电机只在断电时需要启动运行，日常都是闲置状态，一旦故障就难以在关键时刻发挥作用。发电机容易发生油机故障、油箱无油等问题，仅靠定期巡检无法保证关键时刻能够启动运行，且在运行过程中受到电、热、机械以及环境的影响，逐步老化，最终导致寿命减短。发电机在裂化的过程中总有一些特征量会发生变化，单靠定期巡检难以发现并维护。

采集参数∶
机组状态∶反映发电机的实时状态，分为待机和运行。
启动模式∶反映发电机的启动模式，分为手动和自动。
机油压力/Pa∶不同型号的发电机额定压力值不同，一旦发电机压力超过额定范围，说明发电机可能出现故障。
温度/℃∶包括机油温度和冷却液温度，一旦温度超限，说明发电机可能出现故障。
转速/rpm∶不同发电机的额定转速不同，当发电机转速超过额定范围，说明发电机可能出现故障。
运行小时/H∶反映发电机的运行时间。
启动次数/次∶反映发电机的启动次数。
电压/V∶发电机电压偏差额定电压过大直接影响发电机的正常使用。
电流/A∶电流是衡量用电量的重要指标。
频率/Hz∶不同型号的发电机额定频率不同，当发电机频率超过额定范围，说明发电机可能出现故障。
载率/%∶反映发电机的负载情况。
功率/KW∶不同型号的发电机额定功率不同，当发电机功率超过额定范围，说明发电机可能出现故障。

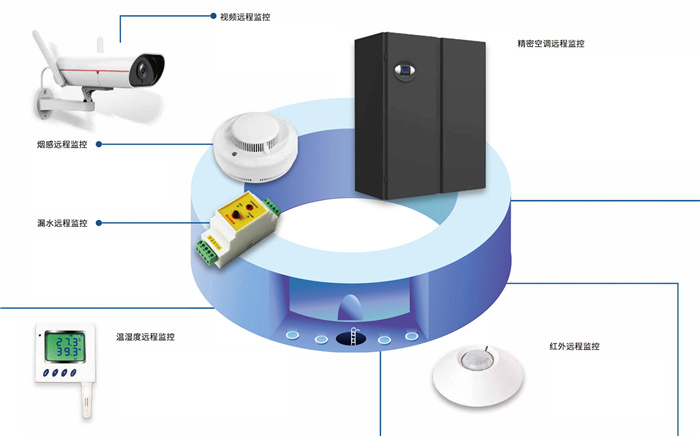

视频远程监控

重要性∶
视频监控是安全防范系统的重要组成部分，安防系统是预防和打击犯罪以预防灾害事故的有力武器。

采集参数∶
图像、声音∶反映实时画面，便于及时处理。

烟感远程监控

重要性∶
烟感监控是消防系统的重要组成部分，消防系统对于机房的安全至关重要。

采集参数∶
开/关∶反映是否火灾风险，便于及时处理。

漏水远程监控

重要性
机房的精密空调、消防水管可能发生漏水，直接威胁到机房的设备安全，机房发生漏水，相关运维人员难以第一时间发现并及时排除隐患。

采集参数∶
开/关∶反映是否发生漏水，便于及时处理。

温湿度远程监控

重要性∶
机房对温湿环境有严格的要求，温湿度环境对于机房的稳定运行至关重要，人工记录机房温湿度数据，无法反映温湿度的变化情况，也不具备客观性，机房温湿度一旦失控，会在短短几分钟内导致关键设备宕机，后果不堪设想。

采集参数∶
温度/℃∶机房对温度环境有严格的要求，温度超限影响机器散热，影响电路的可靠性和稳定性。
湿度/℃∶机房对湿度环境有严格的要求，湿度超限影响机器散热，影响电路的可靠性和稳定性。

精密空调远程监控

重要性∶
精密空调直接影响机房的温湿度环境，温湿度环境对于机房的稳定运行至关重要。精密空调维护成本高，人工日常巡检耗费大量的人力成本，且维护效率低下。如发生故障告警，相关运维人员有时不能第一时间发现并及时处理，人工巡检难以实时掌握精密空调的运行状态和关键数据，设备事故预防能力低下。

采集参数∶
运行模式∶包括制冷、加热、加湿、除湿等模式。
回风温度/℃∶反映空调的回风温度，当回风温度异常，说明精密空调可能发生故障。
回风湿度/%∶反映空调的回风湿度，当回风湿度异常，说明精密空调可能发生故障。
设定温度/℃∶反映空调的设定温度。
设定湿度/%∶反映空调的设定湿度。

红外远程监控

重要性∶
红外监控是安全防范系统的重要组成部分，安防系统是预防和打击犯罪以及预防灾害事故的有力武器。

采集参数∶
开/关∶反映是否有人入侵，便于及时处理。
