储能变流器（隔离型）

储能系统的基本任务是克服在电网供应和需求之间的时间性或者局部性的差异，保障电网安全，电网中的债能环节能有效语节电力和能源，是实现电网智能化管理的重要前提和可再生能源的合理利用的有效手段，为解决能源短缺的问题提供良好的途径。而储能变流器是实现智能电网的核心环节，在微电网中储能系统也具有重要的地位。储能变流器可实现新能源光伏发电、分布式风能发电，小规模的微电网系统的单独运行，并与电池系统组成能够独立运行成可与电网相对独立的电网系统，其重要意义在于可作为智能电网的基本单元实现电网在偏远地区建立独立微型电网，以节约大量辅助配电投资。

keywords：

储能系统工商业储能系统储能变流器隔离型储能变流器储能

File Download：

宝星储能产品手册.pdf

Consulting Hotline：

+86-757-81285488

Product Description
Technical Specification
Applied Range
Product Catalogue

- Brand: Prostar
- Commodity name: 储能变流器（隔离型）
储能系统的基本任务是克服在电网供应和需求之间的时间性或者局部性的差异，保障电网安全，电网中的债能环节能有效语节电力和能源，是实现电网智能化管理的重要前提和可再生能源的合理利用的有效手段，为解决能源短缺的问题提供良好的途径。而储能变流器是实现智能电网的核心环节，在微电网中储能系统也具有重要的地位。储能变流器可实现新能源光伏发电、分布式风能发电，小规模的微电网系统的单独运行，并与电池系统组成能够独立运行成可与电网相对独立的电网系统，其重要意义在于可作为智能电网的基本单元实现电网在偏远地区建立独立微型电网，以节约大量辅助配电投资。

性能特点

● 支持多种电池接入
● 宽电池电压范围
● 具有并网充放电、离网独立逆变功能
● 无功功率、有功功率可调
● 离网冷启动功能，支持多机并联功能
● 通讯灵活，可以实时接受BMS指令，通讯方式有RS485、CAN
● 体积小，安装、运输和维护方便
● 最高功率密度，最高效率达97.5%
● 低功耗风机，配合智能温控系统
● 采用高性能DSP，优化的控制电路设计，性能更优异，系统更稳定和安全
● 专利软件控制检测算法保障设备故障可及时发现，设备各项运行状态一览无余
● 交直流双电源备份，保证控制系统供电

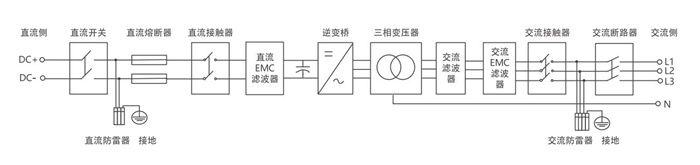

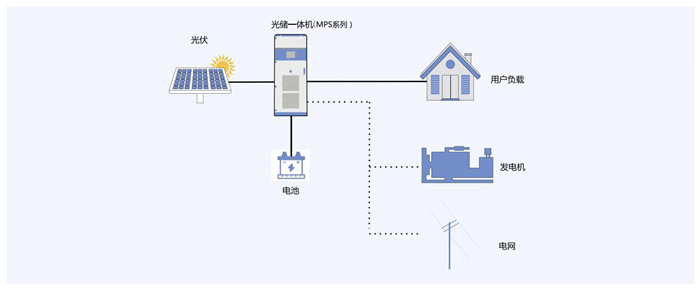

产品拓扑图

应用场景

储能系统解决方案

用户侧解决方案

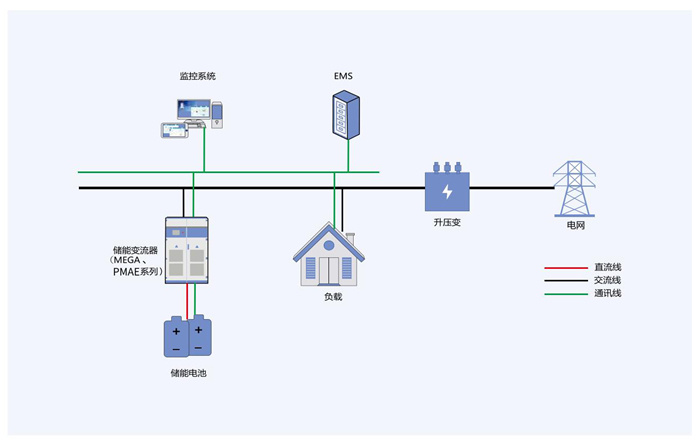

工商业储能解决方案

工商业峰谷电价较大的可采用储能系统实现峰谷套利，此外工商业储能还可以减少变压器容量费，降低变压器最大需量电费，延缓用户配电容量建设并作为备用电源为企业和工商业节省开支。

● 削峰填谷
● 变压器最大需量管理
● 变压器容量受限扩容替代
● 无功补偿、APF提高电能质量
● PCS自带隔离变压器，负载适应性很强，可靠性高，更适应工商业应用场合
● 可参与需求侧响应和电力调度调频调峰的辅助服务
● 综合能效管理

发电侧解决方案

风电站储能解决方案

储能系统可对现有上网电价较高的风电电站进行改造。解决风电电站弃风现象，消除风电脑机波动，提高风电电厂电能输出质量。使风电电站逐渐成为可调度电力，可生成96点功率预测报表，逐渐让风电电站参与调峰调频等辅助服务。

● 减少弃风，提高经济性
● 平滑输出随机波动、提高电能质量
● 提高功率预测精度
● 风电场储能参与辅助服务

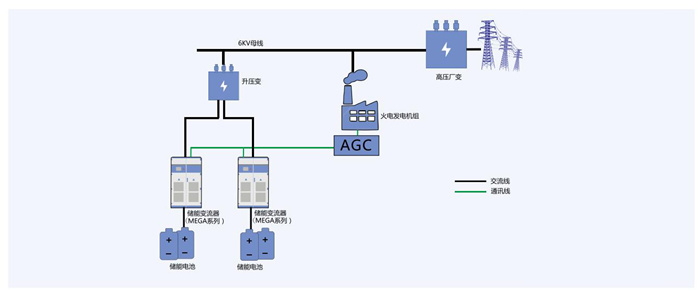

火电站联合调频解决方案

随着新能源在电网占比逐渐增大，加剧电网电源的波动性，发电侧调频需求也逐渐增大。

储能系统具有反应迅速、精度高、调节准确等优点，配合火电站进行联合调频，可弥补火电机组速度慢、精度低、方向错（超调）的调频特性。

● 速度快
● 精度高
● 调节准确

光伏电站储能解决方案

储能系统可对现有上网电价较高的光伏电站进行改造。解决光伏电站弃光现象，消除光伏随机波动，提高光伏电厂电能输出质量。使光伏电站逐渐成为可调电力，可生成96点功率预测报表，逐渐让光伏电站参与调峰调频等辅助服务。

● 减少弃光，提高经济性
● 平滑功率随机波动，提高电能质量
● 提高功率预测精度
● 光伏电站储能参与辅助服务

电网侧解决方案

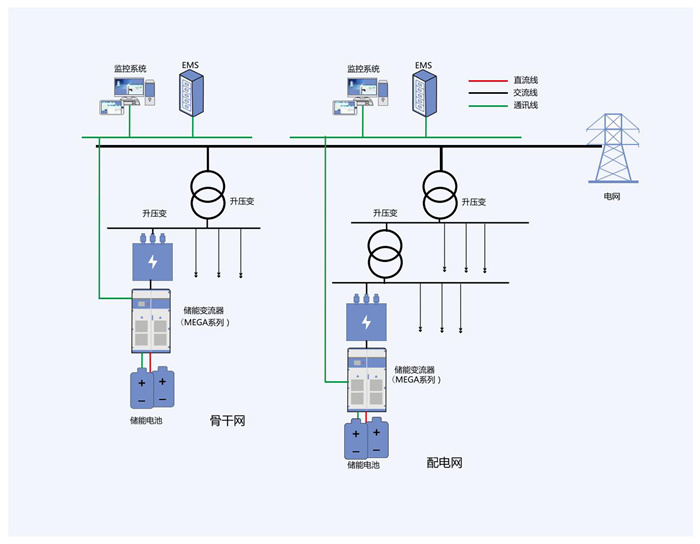

电网储能解决方案

随着新能源大幅接入加剧发电侧不平衡且用户侧日峰谷差和季节峰谷差仍在加剧，电网侧储能作用更加凸显，电网侧储能是辅助服务的有效调节工具。电网侧储能系统的加入可推动电力市场化和电力现货交易的进程。

● 电力调频调峰
● 独立参与辅助服务
● 二次调频、有偿调峰、AVC、旋转备用、冷备用、黑启动

微电网解决方案

并网型微电网解决方案

风、光、生物质、气、储等综合能源利用中储能起稳定器和调节器的作用。分布式电源大量接入配电网导致供给不稳定，用户用电峰谷差不断增大，在配电网中实施分布式微电网储能，调控分布式电源和负荷协同运行；弥补分布式出力随机性对电网安全和经济运行的负面影响，并可参与电网调峰、调频和调压等辅助服务。

● 多能源输入，基本实现自发自用降低对大电网依赖
● 高效灵活、适合于多种可再生能源发电系统
● 交流母线连接，便于集中管理
● 储能系统可实现微网黑启动

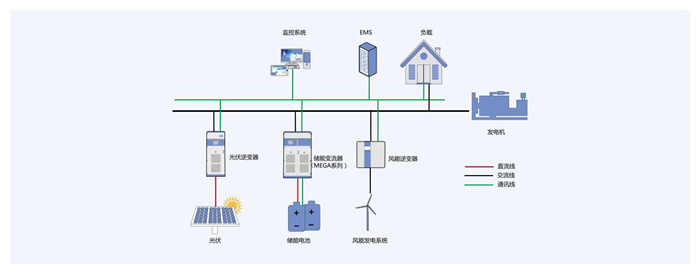

离网型微电网解决方案

偏远地区，传统的电网很难覆盖，但当地的光照资源丰富，或风资源丰富，非常适合建立光（风）储柴独立微电网来解决当地用电问题。

● 大功率（MW级以上）独立微网，交流母线方案降低各输入源耦合，提高可靠性
● 系统在离网调节下运行，储能系统或柴油发电机为整个微网提供电压和频率支撑
● 能源管理系统（EMS）对光伏、风电、及负荷进行电量使用分析预测，实现微电网系统安全可靠、经济运行

光储充系统解决方案

直流母线接线方案

光储充一体化电站直流母线解决方案采用了直流母线供电的架构，直流母线主要为直流桩提供充电电能，通过DC/DC充电模块将直流母线上的直流电变换为与新能源汽车充电的匹配电压范围。直流母线电能可来源于电网、光伏发电系统与储能系统，分别采用AC/DC双向变流器、光伏MPPT控制器、DC/DC双向变流器进行电能变换。

● 直流耦合，减少直交变换损耗
● 光伏直供充电桩，提高新能源利用率
● 储能系统削峰填谷，降低电网配电容量
● 解决配电扩容难题

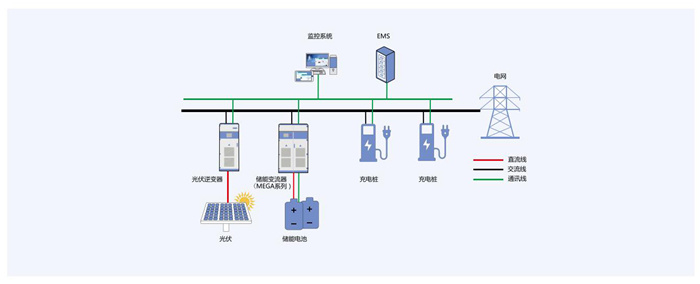

交流母线解决方案

光储充一体化电站交流母线解决方案是目前比较常用的光储充解决方案，广泛应用于充电站系统扩容，系统多能互补应用中。

● 可实现光伏、储能、电池一体化集装箱解决方案
● 接入功率范围大，灵活设计
● 可用于无电地区供电、光储充一体化应用、工业园区售电、大型充电站等微网应用
● 储能系统削峰填谷，降低电网配电容量，解决配电扩容难题

多能互补储能解决方案

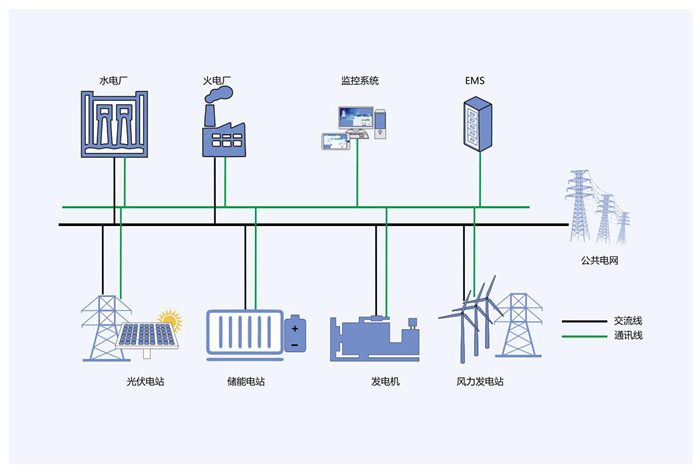

多能互补解决方案

通过光伏发电、火力发电、水电站、风力发电站的联合调解，充分发挥新能源取之不尽用之不竭的特性以及火电和水电的稳定性特点输出稳定可靠的能源，避免单纯风电和光伏电站的不稳定性以及火电的高污染性。

● 多能互补、均衡供电
● 提高电网的稳定性和经济性
● 提高电网的可预测性和电力调度性

离网储能解决方案

中功率离网系统

弱电区，电力极不稳定，全球不发达国家，仍有大量无电区。解决弱电、无电区可靠稳定供电，是民生需求，随着光伏和储能度电成本下降，光储柴独立微网是解决该民生问题很好的解决方案。

● 高度集成化，简单易用
● 广泛应用于电力设施落后或海岛等无电地区
● 集成能源管理系统（EMS），负载安全稳定供电前提下，多利用新能源开发电，少利用市电或柴油机发电，提高经济效应
Key words:
- 储能系统
- 工商业储能系统
- 储能变流器
- 隔离型储能变流器
- 储能
备注：产品规格如有变更，恕不另行通知。
